Die Mini-DIN-Stecker sind eine Familie von mehrpoligen elektrischen Steckverbindungen, die in einer Vielzahl von Geräten verwendet werden. Mini-DIN ist dem größeren und älteren DIN-Steckverbinder ähnlich. Beide sind Standards des Deutschen Instituts für Normung.
Stecker

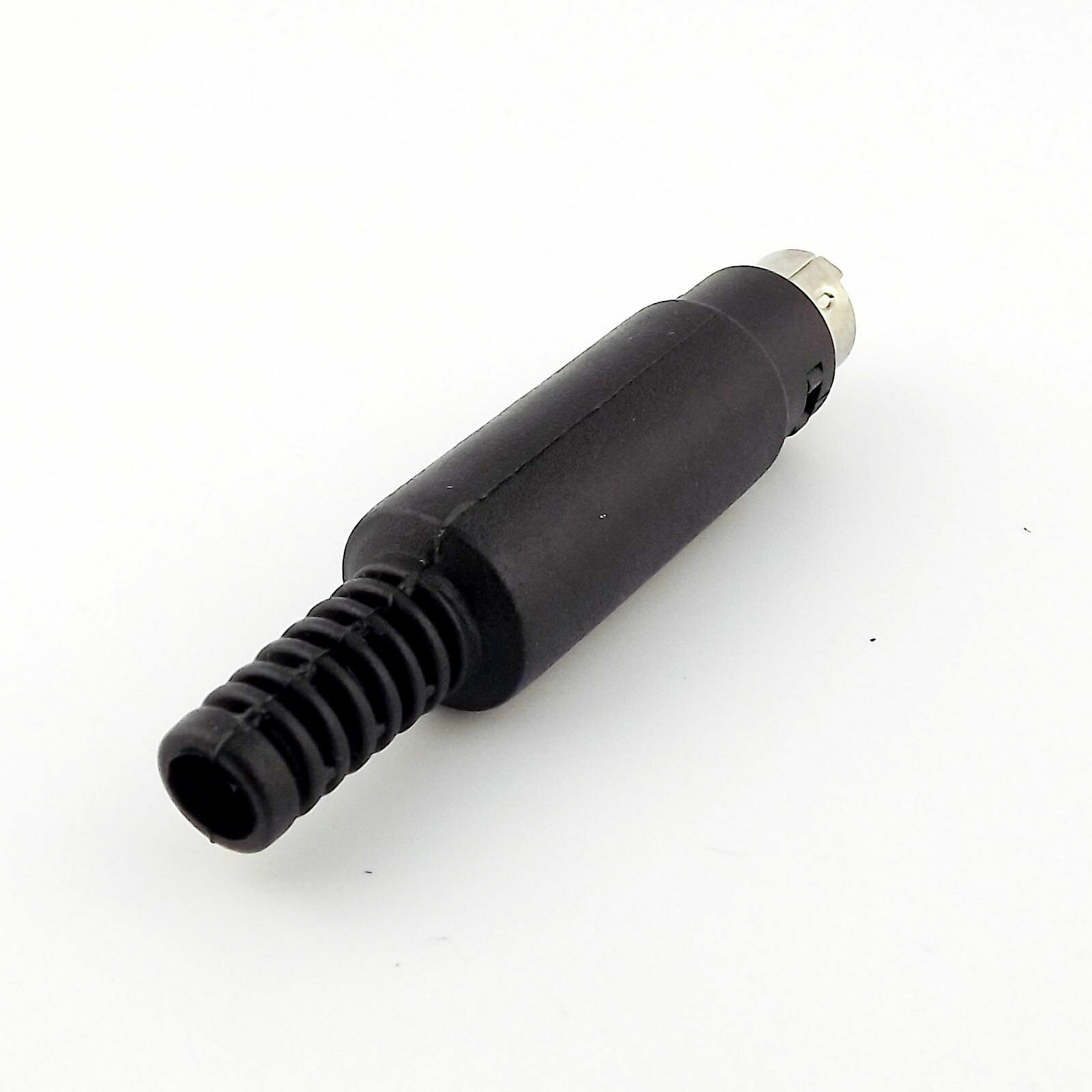

Mini-DIN-Stecker haben 9,5 mm Außendurchmesser bzw. 7 mm Durchmesser des Metallkragens und kommen in sieben verschiedenen Varianten mit unterschiedlicher Stiftanzahl vor. Die Varianten unterscheiden sich so, dass die verschiedenen Stecker und Buchsen nicht vertauscht werden können, wodurch daraus potenziell entstehende Schäden verhindert werden. Es existieren auch Buchsen außerhalb der Norm, die mit den Standard-Versionen der Stecker pinkompatibel sind. Ein Beispiel ist der GeoPort von Apple, der einer Mini-DIN-8-Buchse mit einem zusätzlichen Stift entspricht und sowohl die GeoPort-9-Pin-Stecker als auch den 8-Pin-Standard-Stecker für die serielle Schnittstelle des Macintosh aufnehmen kann.
Die Pinnummern finden sich normalerweise eingeprägt in das Kunststoffteil, in dem die Stifte sitzen, jeweils direkt neben diesen. Die Verwendung einer Lupe kann notwendig sein.
Weitere Anwendungen
- Commodore 16/Plus/4, Joystick (8-polig) und Datasette (7-polig)
- Elta-DVD-Systeme
- Digitalpianos, Verbindung zur Pedaleinheit
- NEC PC Engine (nicht Turbo-Grafx-16), Joystick (8-polig)
Siehe auch
- Liste der DIN-Normen
